热学法
在冶金行业中常遇到高温熔融金属液位的测量。由于测量条件的特殊性，目前除使用 核幅射法外，还常用热学方法进行检测。它利用了高温熔融液体本身的特性，即在空气和高温液体的分界面处温度场出现突变的特点，用温度变速器测量温度的方法间接获得温度变速器熔液液位。热学法按温度测量转换原理的不同，通常又分为热电法和热磁感应法 。
1. 热电法

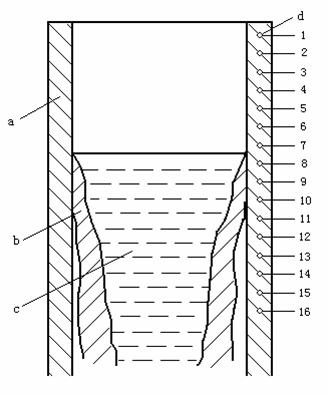

热电法采用热电偶测量温度场，右图7-11为热电偶测量高温金属熔液液位原理图。 图中:a-容器壁；b-凝固金属；c-钢水；d-热电偶。
图7-11热电偶测量高温金属熔液液位原理图

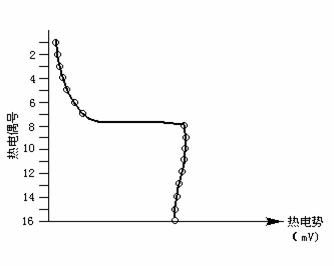

在容器壁上选定一系列测量点，装上液位计热电偶，并将各测点上热电偶的输出记录下来，得到如图7-12所示的温度-电势分布曲线，曲线上反映出第7个和第8个测点之间产生了温度突变，因此液面就在第7与第8测点之间。
图7-12 温度-电势分布图
热电偶测液位只是一个较为粗略的测量方法，精度一般不高；而且精度与热电偶分布、安装情况有关。适当减小各热电偶的间距、增加测量点，则可提高金属液位测量分辨力和测量精度。另外，热电偶工作端与容器的接触点要细而牢固，为此可将热电偶丝焊在容器壁上，由容器壁充当热电偶的另一极。这种测量方法虽然精度不高，但很可靠；在连铸机结晶过程等应用场合中，仍是一种很适用的液位检测控制方法。
2. 热磁感应法
热磁感应法也称热磁敏法，这是近年来发展很快的一种检测方法，测量安装方式类似热电法，在容器外壁上选择一系列测量点，在这些点上焊上热敏磁性材料作为感温元件，对应于每个磁性元件安装一个测量线圈并通以交流电。前面热电法测温元件为一组耐高温热电偶，它们把金属熔液液面处温度场出现变化转换为电势大小的变化；热磁感应法测温元件为一组热敏磁性元件，把金属熔液液面处温度场出现变化转换为电抗（电感）大小的变化。
