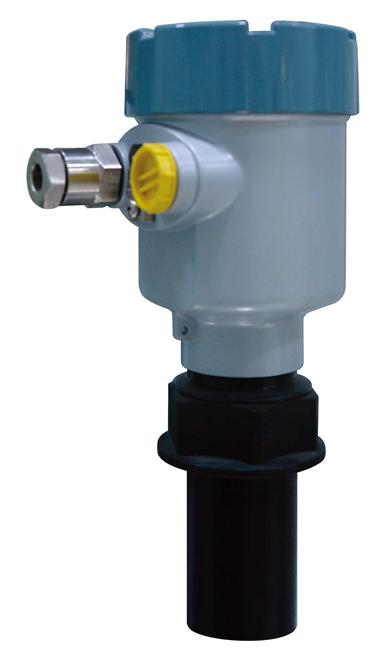

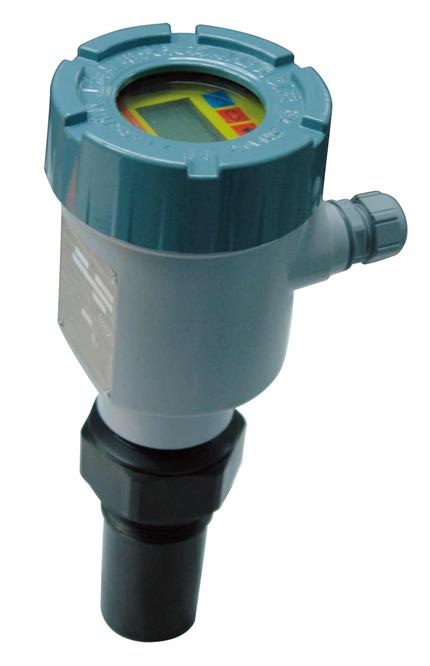

CDSL5510一体化超声波物位计

◆ 型 号:CDSL5510
◆ 参 数:超声波回波处理技术、使用简便、性能稳定可靠、不接触液体、测量范围大、不适合有蒸汽和有泡沫的场合

产品详细说明书查看

产品概述

        CDSL系列超声波物位计是根据超声波测距技术开发研制而成。广泛用于化工、电力、冶金、轻工、水处理等工业或民用部门的各种液位、料位的测量。

结构原理

    物位计接线盒内微控制器产生一定频率的超声波,经过驱动放大,由超声波探头垂直象物体表面发出,当超声波接触物面后,反射回超声波探头,此反射波形经过电路放大处理后,产生一个信号给微控制器。在一定温度下,超声波的波速为一定值,于是微控制器只需计算波的往复时间,并根据公式S=C*T/2,便可得出物位高度。

产品选型

CDSL5511

一体化超声波物位仪

注册型号



A

二线制420mA   03m

输出形式及量程

B

二线制420mA   05m

C

二线制420mA   08m

D

二线制420mA   010m

E

四线制420mA   015m

F

四线制420mA   020m



Y

测量液体

测量介质

W

测量固体



N

标准产品

防腐要求及防爆选项

F

防腐性(PTFE

E

本质安全性

H

HART通信协议



0

无开关量输出

产品类别

1

一组开关量输出

2

二组开关量输出



-□□□□

测量范围(mm

CDSL5511

A

Y

F

2

3000

选型举例

CDSL5511一体化超声波物位计;二线制420mA 03m;测量液体;防腐型(PTFE);二组开关量输出;测量范围是3000mm
