射频电容式液位变送器

◆ 型 号:UYB-2000F
◆ 参 数:UYB-2000F、经济型设计、安装简便、可两按键标定、现场工况复杂时调试难度高

产品详细说明书查看

产品概述

UYB-2000射频电容液位变送器采用射频电容检测技术,辅以温度补偿技术开发而成。还解决了传统电容式物位计难以克服的测量系统温度飘移大、线性度差、分辨力差等缺陷。产品具有测量精度高、抗干扰能力强、性能可靠。

UYB-2000采用本公司专用外壳,外形美观,供电电源模块与电子变送器模块隔离,具备高的安全性。

UYB-2000根据不同的应用工况采用不同材质、形式的探杆,结构紧凑,安装方便,能适应各种恶劣环境,广泛适用于高温、高压、腐蚀性介质的连续液位测量。



结构原理

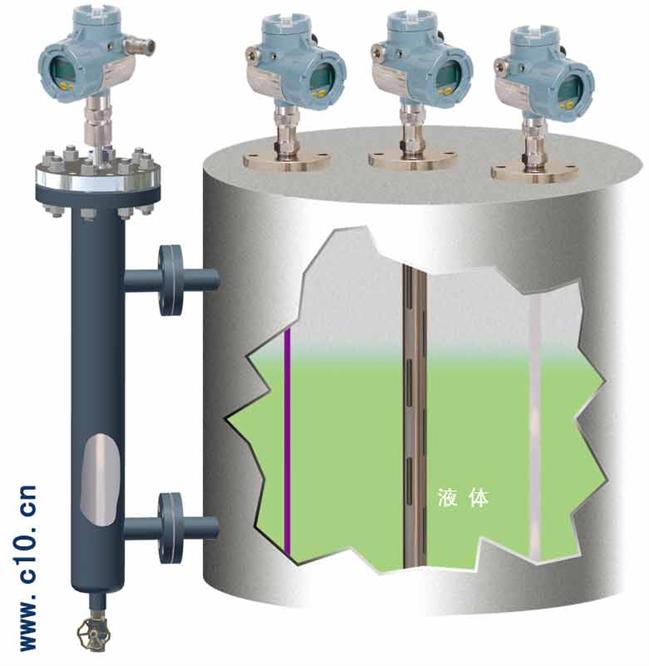

    利用电极传感器随液位变化电容量变化的原理测量液位,电极和用金属材料制造的容器壁(当容器壁为非金属材料或不规则形状时,采用辅助电极或同轴型探杆)构成一个电容。对两个给定的电极(给定的探杆和给定的容器)与被测介质构成的电容,用固定频率的电压进行激励,当过程介质的介电常数恒定时,流过电容器电流的大小正比于电极间介质的高度,变送器的电子部件将此转换成420mA标准信号输出!

对不同量程、不同形式的电极(探杆),可通过调节DIP选档开关K1适应不同测量电容量的大小。





产品选型

UYB-2000

智能射频电容式液位变送器

注册型号



P

PPR单杆式

探棒类型

F

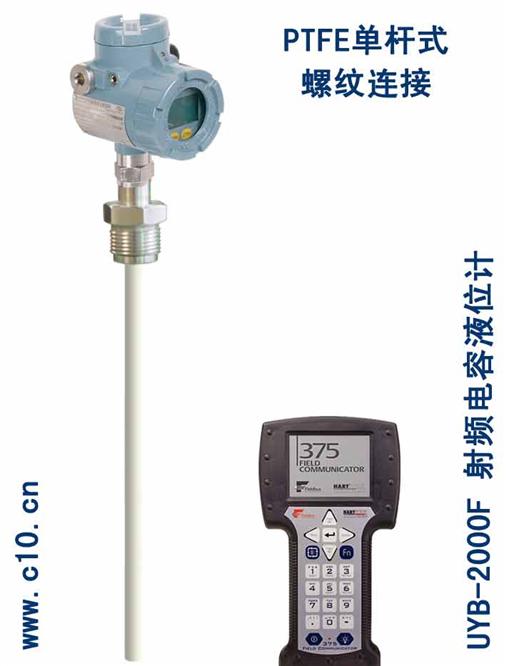

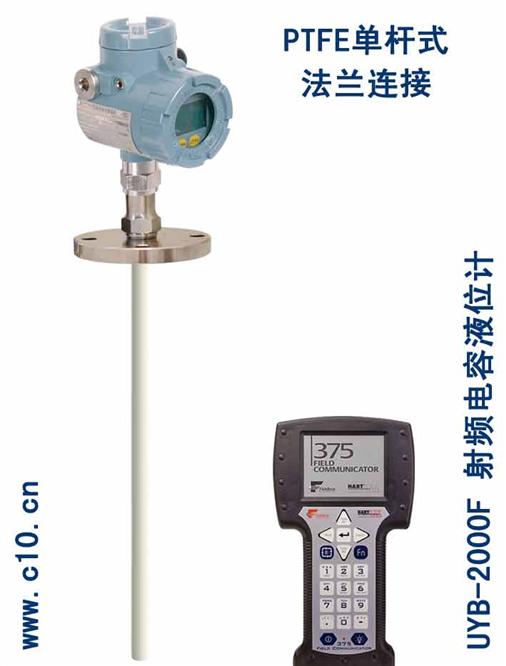

PTFE单杆式

T

PTFE同轴式

L

PTFE缆式



F

法兰连接 DN25 PN2.5MPa

过程连接

P

螺纹连接G1''/  1''NPT

R

卫生型、三叶卫生法兰 DN25

G

其他连接,用户指定



H

HART通讯协议

选配项

W

配外浮筒

B

配防波管

D

隔爆型 ExdIIBT4T6

E

本安型 ExiaIICT4T6



安装高度(mm)



测量范围(mm)



UYB-2000

T

F

B

1000

2000

选型举例

UYB-2000智能射频电容式液位变送器;碳棒类型PTFE同轴式;法兰连接 DN25 PN2.5MPa;配防波管;安装高度为1000mm;测量范围是2000mm
