静压式液位变送器

◆ 型 号:URS-100A
◆ 参 数:URS-100A、URS-100B、经济型设计、安装简便、调试容易、适合开口容器液位测量

产品详细说明书查看

产品概述

URS-100系列静压式液位变送器是我公司采用先进的压力传感器组件生产,首创的双层耐磨防水通气电缆能够满足多种恶劣工况场所的需要;全焊接不锈钢铠装管安装结构,能够确保产品在腐蚀性液体下无懈可击,被测介质可以是水、油、酸性、碱性及粘稠性液体。产品还具有结构小巧、安装使用方便、响应速度快、测量精度高、质量稳定可靠等多种优点,是一种高性价比的产品。此产品广泛适用于石油、化工、冶金、环保、食品、水利等多种行业的液位测量,产品可以选配远传就地显示,可以方便直观地读出实际测量液位,是过程检测控制系统中一种理想的实用经济型液位仪表。
    此外,如果选用URS-100智能型静压式液位变送器,在输出420mA的同时还具备HART通信协议。



结构原理

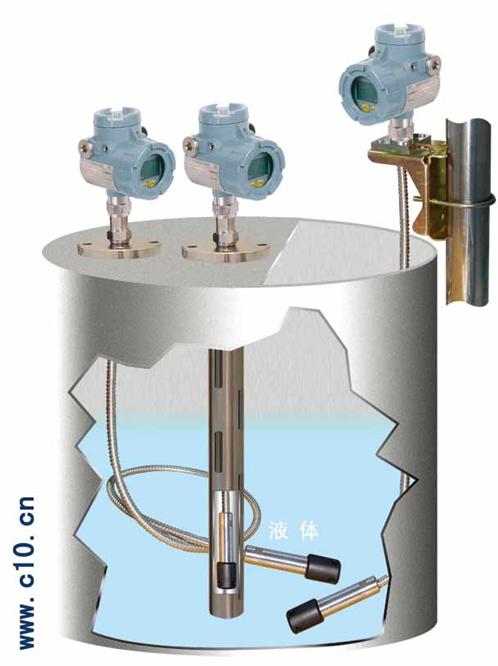

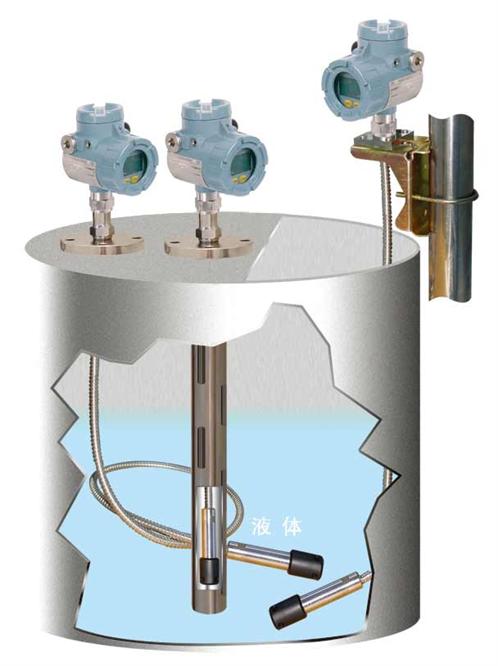

某一高度的液体产生的静压强为

P=ρgh+P0

对开口容器,P0为大气压,液体压力P的大小取决于液位高度h,采用背压直通大气的表压传感器,则测出的压力正比于液位高度。

URS-100A型采用性能优越的扩散硅压阻式压力传感器,其中硅压敏元件采用了先进的离子注入工艺和微机械加工工艺,形成了惠斯通电桥和精密的力学结构。被测压力通过隔离膜片和灌注的硅油传递到硅压敏元件上,实现了力电一体化高精度转换;经激光修调的厚膜电阻网络补偿了传感器的温度性能;电桥输出的变化经转换放大成为稳定的420mA标准信号输出。

URS-100B型采用E+H公司为液位测量而专门设计的陶瓷电容式压力传感器,传感器采用性能优越的陶瓷材料作为接液材料,能适应各种恶劣环境,有高达100倍的抗过载能力,过程压力直接作用在陶瓷膜片的前表面,衬底的电极与膜片电极的电容量变化比例于压力大小,使膜片产生位移,电容的变化经转换放大成为稳定的420mA标准信号输出。

智能型采用智能输出转换模块,在二线制420mADC标准信号输出同时提供HART通讯以供现场数据读取、组态、调试等。





产品选型

URS-100

静压式液位变送器

注册型号



A

通用型

基本类型

B

耐油型

M

液体硫磺、高温奈专用型,大膜片,不锈钢316L铠装电缆。工作温度270



1

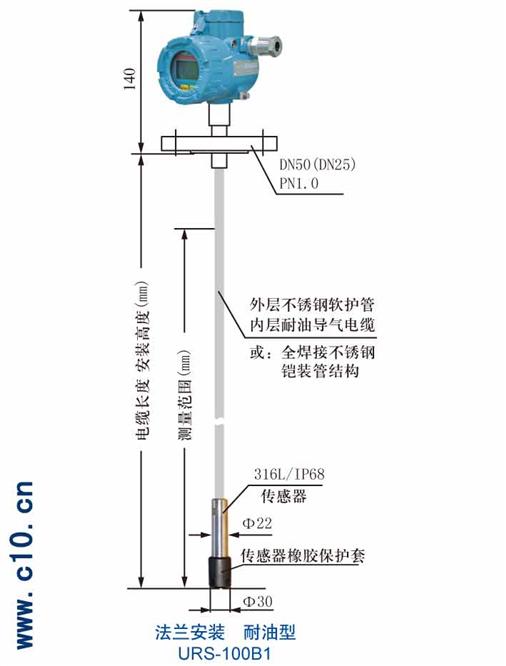

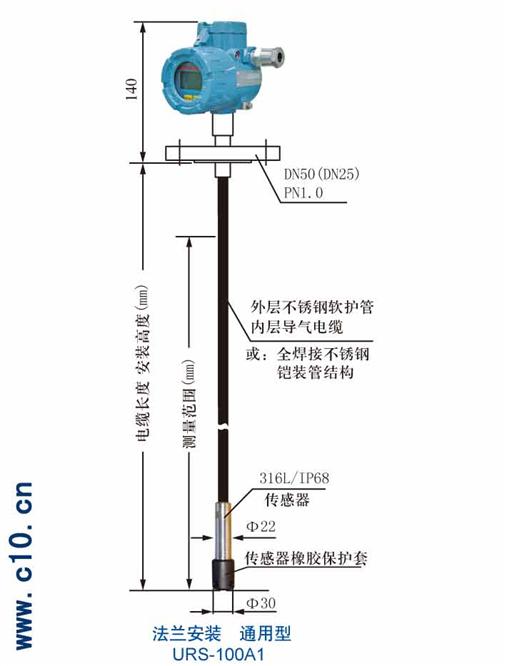

法兰安装型

过程安装

2

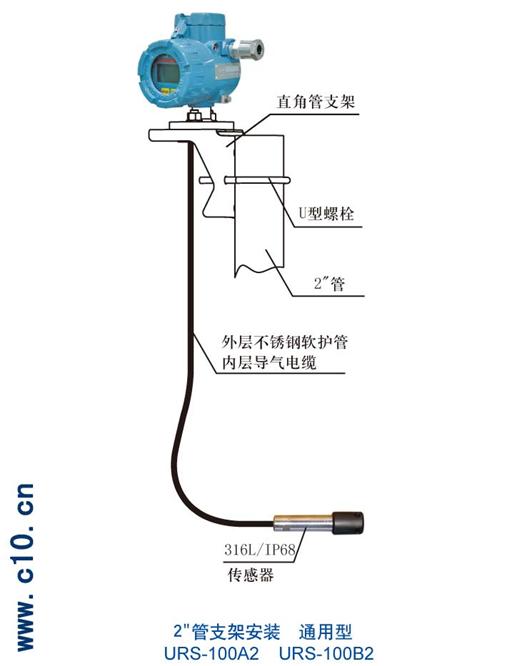

支架安装型

3

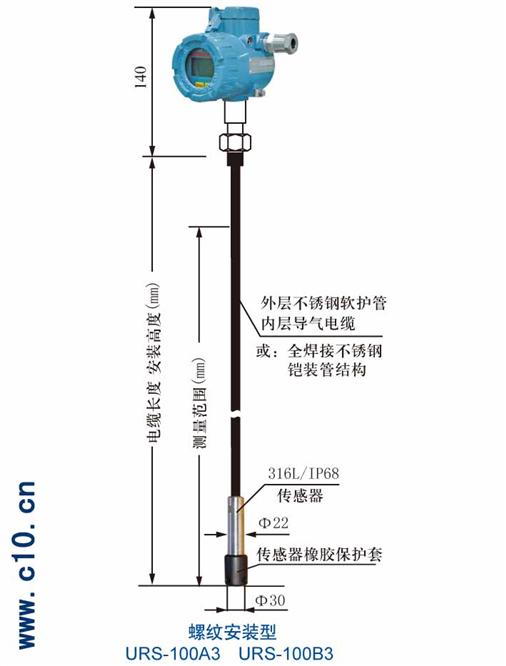

螺纹安装



O

普通型

防爆认证

D

隔爆型 ExdIIBT4T6

E

本安型 ExiaIICT6



导气电缆长度(mm)



测量范围(mm)



介质密度(kg/m³)



URS-100

B

1

D

1500

1200

1000

选型举例

URS-100静压式液位变送器;耐油型;法兰安装型;隔爆型 ExdIIBT4T6;导气电缆长度为1500mm;测量范围为0~1200mm;介质密度为1000kg/m3
