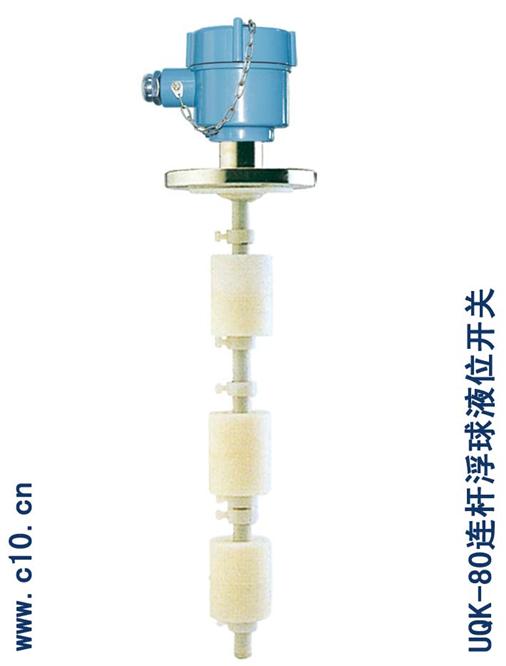

UQK-80系列液位开关主要由浮球、导杆、干簧管开关和接线盒等组成。随着液位上下变化，导杆外的浮球沿导杆上下移动，当接近干簧管开关时，通过磁性耦合，浮球内的永久磁钢吸合导杆内的干簧管开关，发出开关通断信号，实现对液位控制、报警、故障联锁等功能。

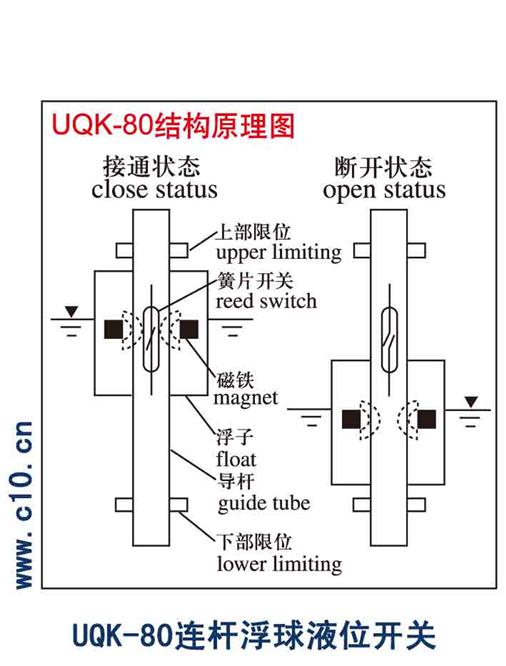

常开簧片开关处于磁场中时接通，处于磁场外时呈断开状态。常闭簧片开关处于磁场中时断开，处于磁场外时呈接通状态。两种簧片开关工作状态如右图所示。
根据测量介质的不同，接液材质有不锈钢、PP、PTFE等。
产品选型
|
UQK-80 |
连杆浮球液位开关 |
注册型号 |
|
|
S |

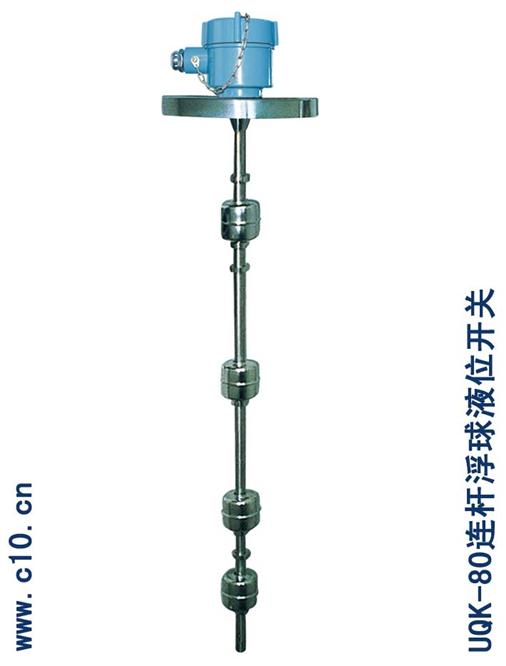

标准型 接液材料：不锈钢1Cr18Ni9Ti,304SS,316L 工作温度: -30～120℃ 工作压力：≤2.5Mpa |
基本类型 |
|
Y |

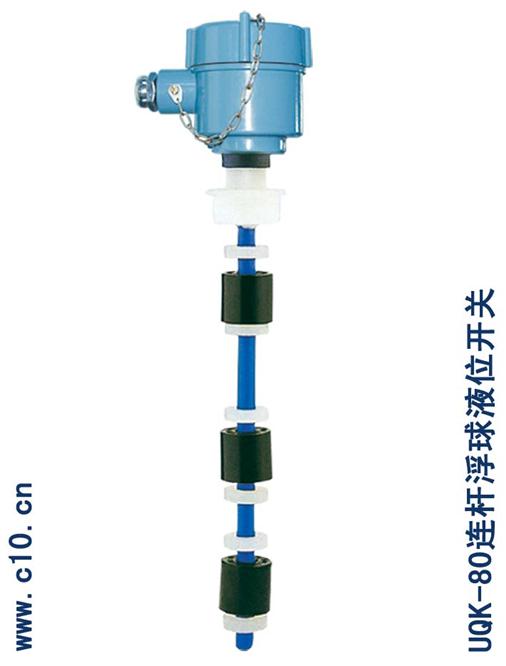

防腐型 接液材料：聚丙烯PP 工作温度: -30～80℃ 工作压力：≤0.4Mpa |
|
P |
耐腐型 接液材料：聚四氟乙烯PTFE 工作温度: -30～160℃ 工作压力：≤1.0Mpa |
|
|
A |
法兰DN50，PN1.0/2.5 HG20592-97（耐腐型不可用此规格） |
过程连接 |
|
B |
法兰DN80，PN1.0/2.5 HG20592-97 |
|
C |
法兰DN100，PN1.0/2.5 HG20592-97 |
|
D |
外螺纹：G2（耐腐型不可用此规格） |
|
|
1 |
1个控制开关，1个浮球 |
控制点数 |
|
2 |
2个控制开关，2个浮球 |
|
3 |
3个控制开关，3个浮球 |
|
4 |
4个控制开关，4个浮球 |
|
5 |
5个控制开关，5个浮球 |
|
N |
N个控制开关，N个浮球 |
|
|
B |
1Cr18Ni9Ti、321 |
接液材料 |
|
S |
304SS |
|
L |
316L |
|
P |
PP、PPR |
|
F |
PTFE |
|
C |
PVC |
|
|
D |
隔爆型 ExdIICT2～T6 |
选配项 |
|
E |
本安型 ExizCT2～T6 |
|
C |

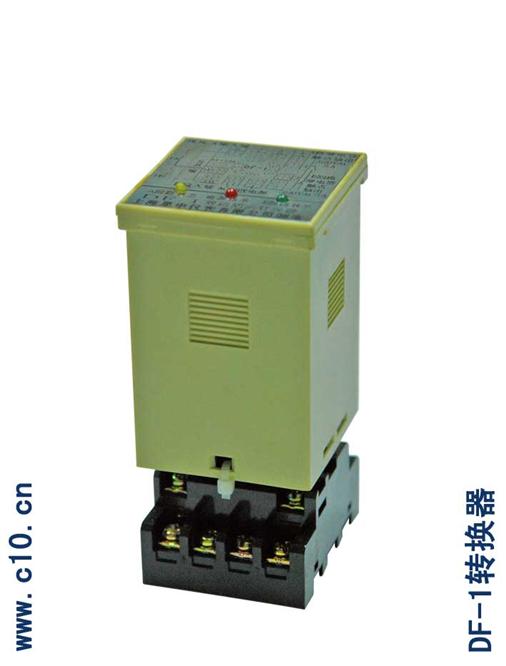

配转换器DF-1（一台可转换两个控制点） |
|
F |
配隔离安全栅 |
|
|
□ |
L1= mm，下下限，下降接通 |
安装高度 |
|
|
□ |
L2= mm，下限，下降接通 |
|
|
□ |
L3= mm，上限，上升接通 |
|
|
□ |
L4= mm，上上限，上升接通 |
|
|
□ |
Ln= mm，升接通或降接通 |
|
|
□ |
介质密度（kg/m³） |
|
|
D |
常压 |
安装高度 |
|
□ |
额定压力 |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UQK-80 |
S |
A |
4 |
L |
C |
1200 |
900 |
400 |
300 |
|
1000 |
0.3 |
|
选型举例 |
|
UQK-80连杆浮球液位开关；标准型；法兰DN50，PN1.0/2.5 HG20592-97（耐腐型不可用此规格）；4个控制开关，4个浮球；接液材质为316L；配转换器DF-1（一台可转换两个控制点）；L1=1200mm，L2=900mm，L3=400mm，L4=300mm；介质为蒸馏水；介质密度为1000kg/m3；工作压力位0.3MPa |
|
