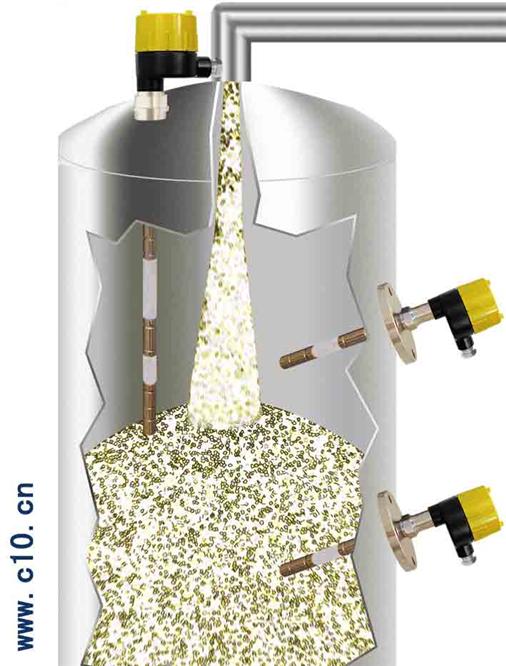

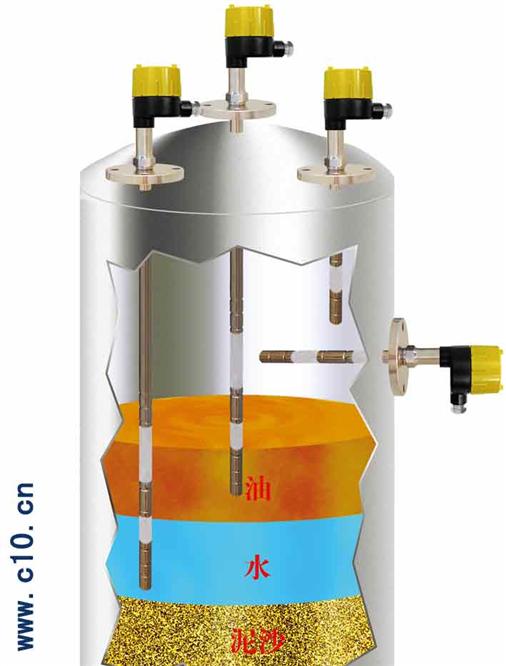

物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分：测量探极、屏蔽极及接地端，物料的高度反映为探极与容器壁间导纳的变化，当物料到达开关工作点时，电子单元作出反应，驱动继电器动作，输出开关信号。屏蔽极可防止由于电极上有挂料而产生误动作信号，仅当物料真正达到设置点时，才输出继电器通断信号。
产品选型
|

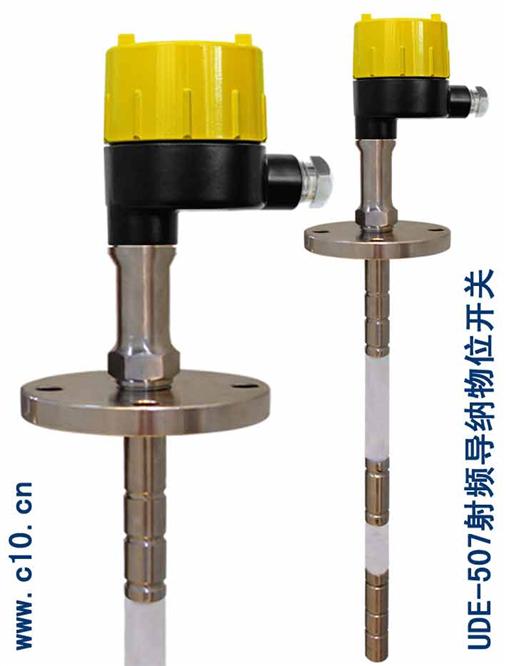

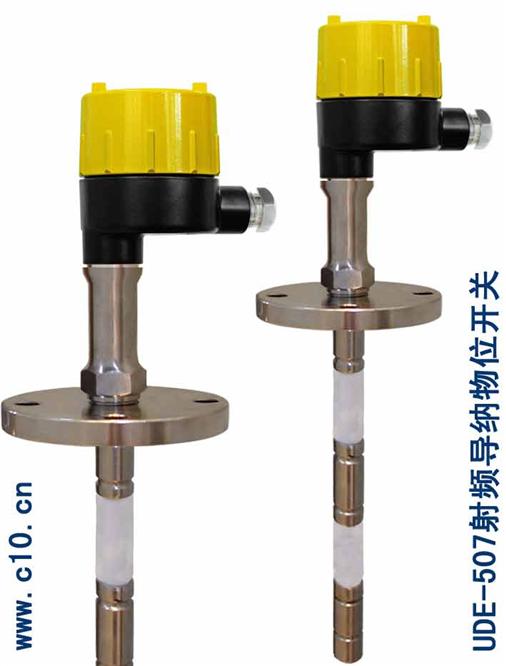

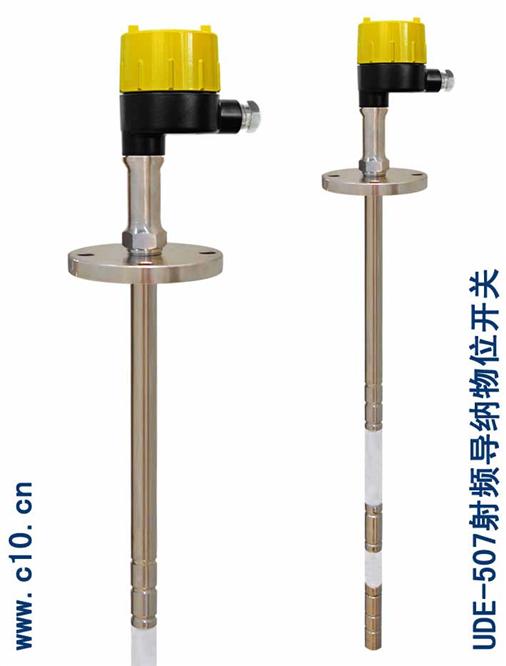

UDE-507 |
射频导纳物位开关 |
注册型号 |
|
|
C |
110VAC DPDT继电器触点输出 |
供电方式及开关输出 |
|
F |
220VAC DPDT继电器触点输出 |
|
H |
24VDC DPDT继电器触点输出 |
|
|
1 |
标准型：用于液体、轻浆体、颗粒，材质：316SS和PTFE |
120℃/1.5Mpa 80℃/3.0Mpa |
碳棒型式、额定温度、及压力 |
|
2 |
中温型：用于液体、轻浆体、颗粒，材质：316SS和PPS |
120℃/2.5Mpa 230℃/1.5Mpa |
|
3 |
高温型：用于液体、轻浆体、颗粒，材质：304和氧化铝陶瓷 |
常压/800℃ |
|
4 |
平板探头型：用于料材料斗堵塞检查，材质：304SS和聚氨酯 |
149℃/0.007Mpa |
|
5 |
重挂料标准型：用于搅拌液体、浓浆体、颗粒，材质：316SS和TFE |
150℃/4.0Mpa 232℃/1.38Mpa |
|
6 |
柔性探头：用于高/低料位插入长度大于15mm的场合，材质：304SS和橡胶 |
80℃/常压 |
|
7 |
耐腐型：用于腐蚀性液体、轻浆体、颗粒，材质：PTFE |
120℃/1.5Mpa |
|
|
F20 |
DN20法兰连接 |
过程连接 |
|
F25 |
DN25法兰连接 |
|
F40 |
DN40法兰连接 |
|
F50 |
DN50法兰连接 |
|
F11 |
M27×2螺纹连接 |
|
F12 |
G1''螺纹连接 |
|
F13 |
G11/2''螺纹连接 |
|
F14 |
1''NPT |
|
F15 |
11/2''NPT |
|
S |
特殊要求 |
|
|
O |
无防爆要求 |
安全等级 |
|
D |
隔爆型 ExdIICT4 |
|
E |
本安型 ExizCT4～T6 |
|
|
□ |
碳棒长度 |
有效工作长度（mm） |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UDE-507 |
F |
1 |
F20 |
O |
1200 |
|
选型举例 |
|
UDE-507射频导纳物位开关；工作电源220VAC,DPDT继电器触电输出；标准型，介质为麦芽糖，温度为80℃，常压；过程连接为DN20 PN1.6法兰连接；不防爆；探棒长度为1200mm |
