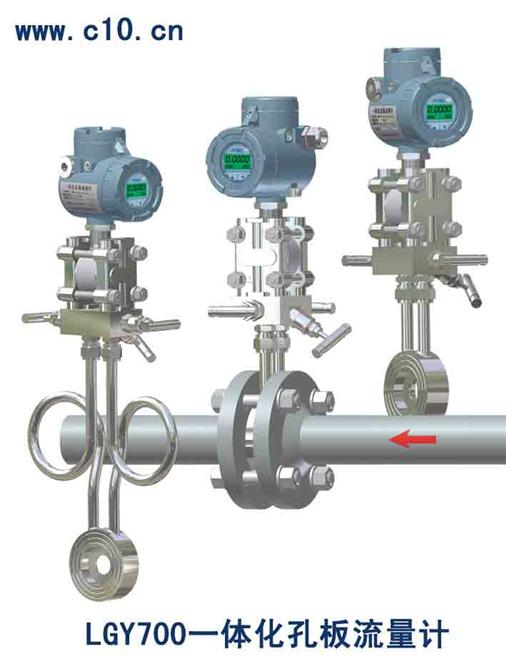

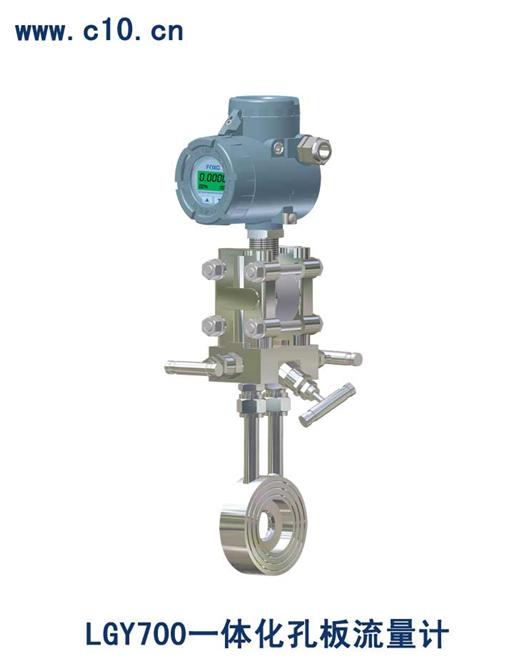

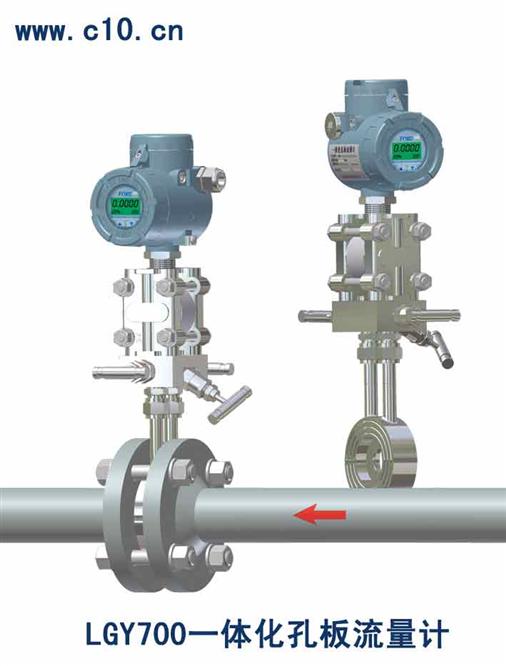

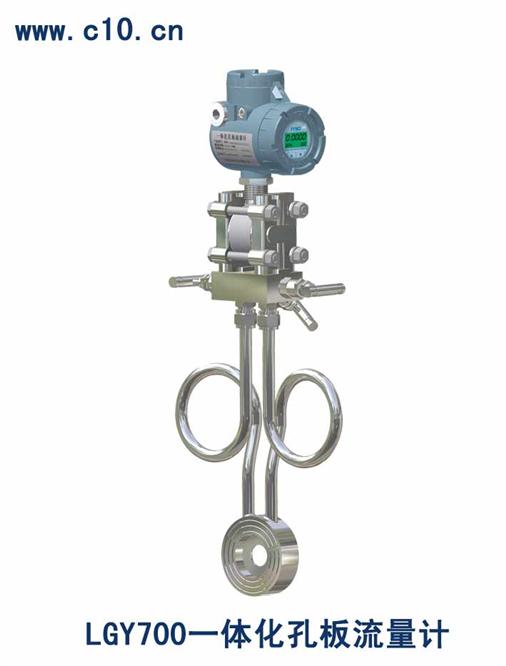

LGY700K一体化孔板流量计

◆ 型 号:LGY700
◆ 参 数:标准或非标准节流装置、压力温度在线流量动态补偿、一体化结构、结构紧凑、安装简单

产品详细说明书查看

产品概述

    一体化孔板流量计是采用标准或非标准节流装置产生差压信号,经差压、压力和温度传感器检测差压和流体的压力、温度信号,再通过转换电器和CPU的处理,对影响测量精确度的各种因素进行在线的动态全补偿,精确地测量出流体的流量,可测量液体、气体、蒸汽等多种介质。其中节流装置执行GB/T2624-93《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》标准。

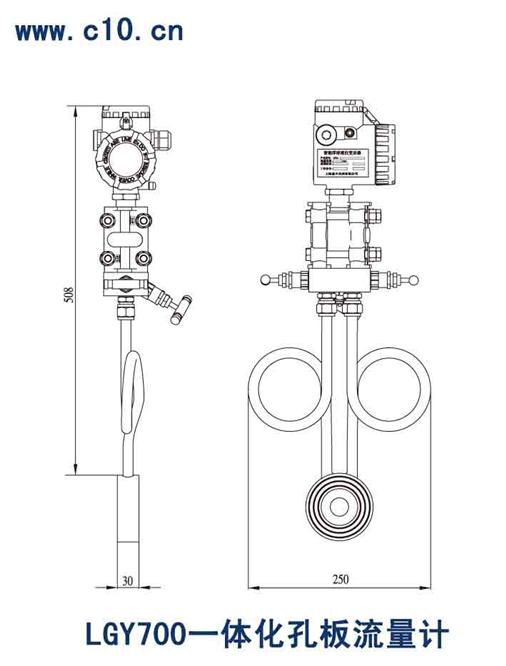

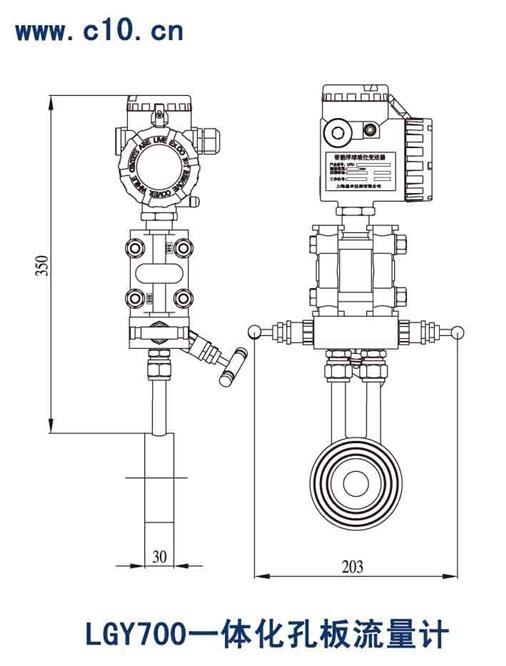

结构原理







产品选型

LGY700

一体化孔板流量计

注册型号



K

孔板

结构特征分类

P

喷嘴等



1.6

PN 1.6Mpa

150

Class 150LB ANSI

压力等级

2.5

PN 2.5Mpa

300

Class 300LB ANSI

4

PN 4.0Mpa

400

Class 400LB ANSI

6.4

PN 6.4Mpa

600

Class 600LB ANSI

10

PN 10Mpa

900

Class 900LB ANSI

16

PN 16Mpa

1500

Class 1500LB ANSI



DN15600

公称通径DN15600

公称通径

DN1/2''24''

DN1/2''24'' ANSI



Y

标准孔板

节流元件

Q

1/4圆孔板

T

小管径孔板

X

锥形入口孔板

M

ISA1932喷嘴

C

长径喷嘴

I

偏心孔板

S

圆缺孔板



1

液体

介质

2

气体

3

蒸汽

4

高温液体



N

不带压力、温度补偿

补偿型式

P

压力补偿

T

温度补偿

Q

温压补偿





LGY700

K

6.4

DN50

Y

1

N



选型举例

LGY700一体化孔板流量计;压力等级为PN 6.4Mpa;公称通径为DN50;节流元件为标准孔板;介质为水;不带压力、温度补偿
