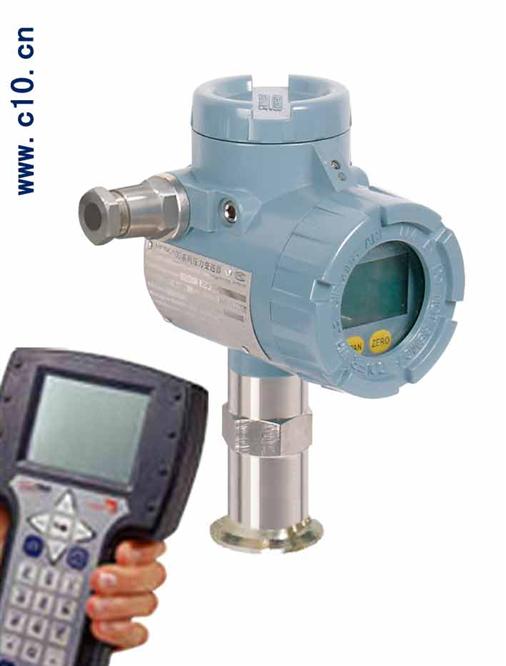

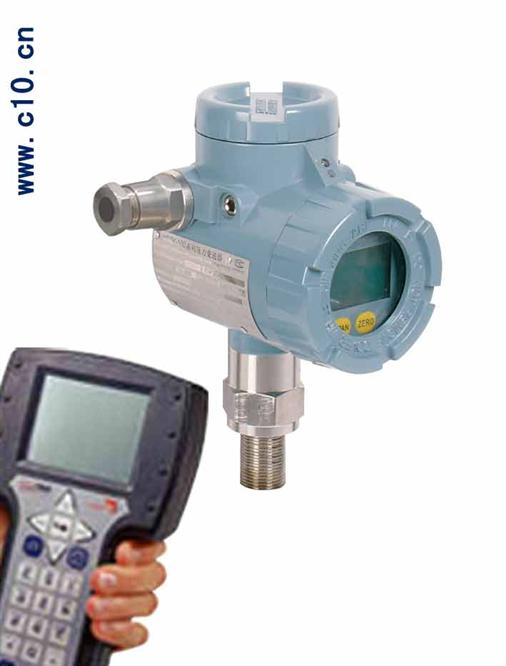

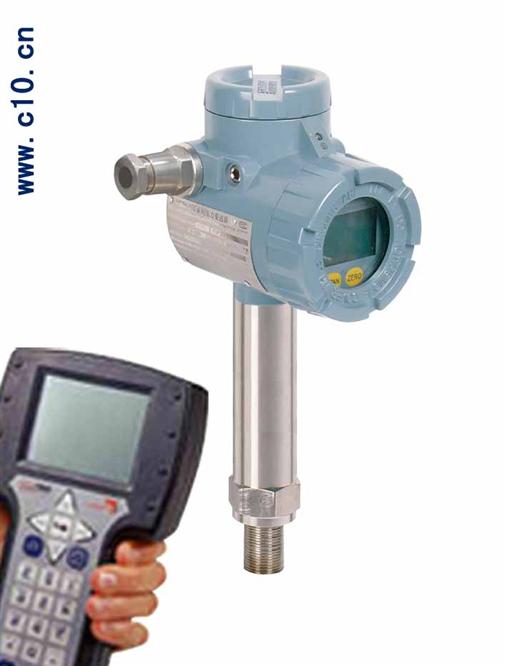

压力(差压)变送器

◆ 型 号:IGP10
◆ 参 数:直接安装、高精度、高稳定性、过程连接方便、带HART通讯

产品详细说明书查看

产品概述

        IGP10系列压力变送器采用高精度、高稳定性的美国福克斯(FOX)公司传感器组件,通过高可靠性的智能电子模块,将被测介质的表压或绝对压力转换成二线制4~20mADC的标准信号输出外,还可用HART(Highway Addressable Remote Transducer)协议或FF(FOUNDATION Fieldbus)现场总线提供数字信号输出,以方便地用软件进行远端组态和监控。
        IGP10系列压力变送器具有多种安装形式能精确、可靠地测量表压力、绝对压力或液位,所有变送器均具有现场数字显示,直观地指示测量压力或液位。智能型产品的LCD多段显示器可同时显示测量压力、电流或百分比,并以棒图形式显示测量值的百分度,当变送器出现故障时,LCD指示器将显示报警信息。
        IGP10系列压力变送器采用标准模块化设计,具有相同的上部结构,可以方便地进行更换或升级。具有多量程、多种安装形式、多样材质的传感器选装,以满足不同的现场工况需求。当变送器需要同过程生产设备保持隔离状态时,可配接远传或直接安装的压力隔离膜盒。膜盒密封隔离系统适用于腐蚀性、粘稠性、高温、有毒性、有卫生要求或容易积聚和凝结的过程流体。
        产品适用于气体、蒸汽或液体介质的压力、液位测量,广泛应用于石油化工、电站、冶金、制药、食品、舰船及其它所有工业场合。

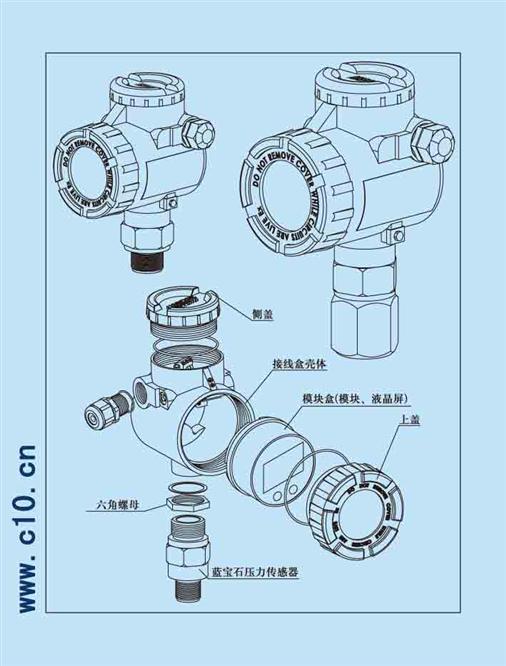

结构原理

        IGP10系列压力变送器的核心部件是来自美国福克斯(FOX)公司的传感器组件,它具有受介质温度变化影响小,过程介质温度最高可达350℃,超长压力疲劳使用寿命、稳定性好。工作时被测压力作用在膜片上,膜片变形后经惠斯登电桥各桥臂的电阻值发生变化。智能变送器模块信号检测电路测出电阻值的变化,并将其放大转换成4~20mADC二线制信号输出。智能型还可提供HART协议或FF现场总线提供数字信号输出。
        采用智能电子部件,微处理器控制A/D和D/A转换,同时实现自诊断及数字通讯。如变送器检测出故障,则输出由用户可选择22.8mA或3.6 mA电流故障报警,并且在任何HART的上位机设备均能显示该变送器的信息。工作时一个数字压力值被微处理器所处理,并作为数字储存,以确保精密的修正和工程单位的转换。此外微处理器也能完成传感器的特征化、量程化、阻尼时间以及其它的功能处理,EEPROM存储所有的组态、特征化及数字微调的参数,存储器为非易失性的,因此即使断电,所存储的数据仍能完好保持,以随时实现智能的通讯。FF现场总线型符合FF-H1协议,完全采用数字技术,通过现场总线将多个现场设备互联起来,能够把控制功能分散到现场设备中,用户可通过功能块的连接建立符合工况要求的控制策略。

产品选型

IGP10/IAP10

工业压力变送器

注册型号



A

普通型 输出两线制4-20mADC

电子模块类型

T

智能型 输出两线制4-20mADCHART协议

F

智能型 现场总线输出,FF通信协议



1

特殊用户指定

量程范围

2

0-0.11kPa

3

0-16kPa

4

0-140kPa

5

0-40250kPa

6

0-0.161MPa

7

0-0.42.5MPa

8

0-1.610MPa

9

0-425MPa

0

0-640MPa



1

080

过程介质温度

2

 -60150

3

0350



O

普通型

安全等级

D

隔爆型ExdIIBT4-T6

E

本质安全型ExiaCT4-T6



M

M20×1.5外螺纹(常规型)

过程连接选件

G

M20×1.5内螺纹

L

G1/2''外螺纹

K

G1/2''内螺纹

S

配变送器截止泄放阀

N

1/2''NPT内螺纹

X

1/2''NPT外螺纹

Y

卫生型,符合GMP标准和3A标准DN20/25/32/50



出场标定范围(kPa/MPa



IGP10

T

3

2

D

M

0~2kPa

选型举例

IGP10智能型表压变送器;输出两线制4-20mADCHART协议;测量范围为0~2kPa;介质温度为90;隔爆型ExdIIBT4-T6;过程连接为M20×1.5外螺纹(常规型);出厂标定范围是0~2kPa
