磁性液位计

◆ 型 号:UHZ-517C15
◆ 参 数:UHZ-517C15、UHZ-517PC15、不锈钢衬PTFE耐腐蚀型、无盲区、-30~200℃

产品详细说明书查看

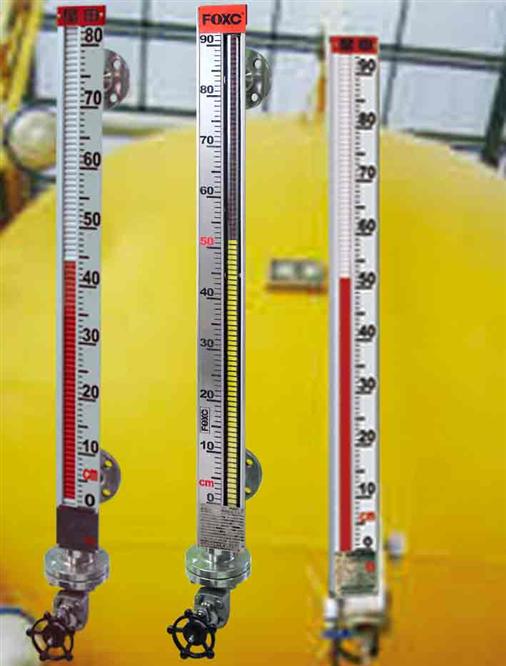

产品概述

        UHZ-517C15耐腐型/C15A无盲区型磁翻柱液位计适用于腐蚀性介质且工作温度又较高的液位测量,由于采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,使液位计测量无盲区,结构可靠,使用寿命长。
适合腐蚀性介质的的液位测量。除现场指示还可配远传变送器、报警(控制开关),检测功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。


结构原理

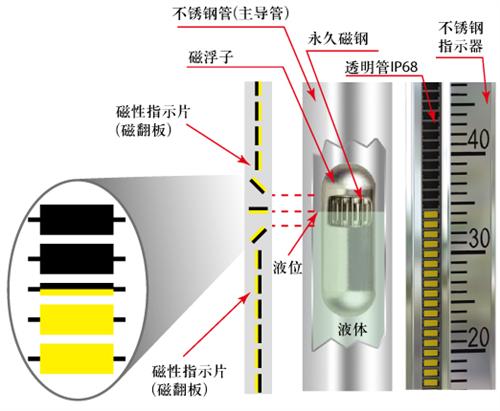

        液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降(见图一)。浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°;当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。精密的红白磁性翻柱,普通型(常温)采用塑料树脂;高温型采用精密氧化铝陶瓷烧结工艺,铠入高温永久磁钢耐温可达520℃。

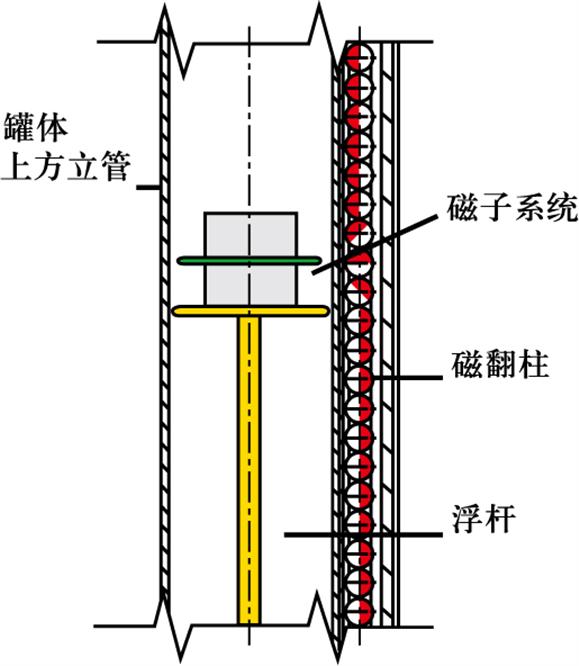

        UHZ-517T系列顶装式磁翻柱液位计是一个立管通过过程连接安装在罐的顶部,与浮子及其连杆相连,磁子系统中的永磁体的磁场将下面罐体的液位变换到罐体之上,磁耦合传递到顶上主管外的磁性翻柱指示器单元、远传变送器和开关等。

产品选

UHZ-517□□□

磁翻柱液位计



O

盲板法兰,不配排污阀

L

液位计底部配排污阀



G

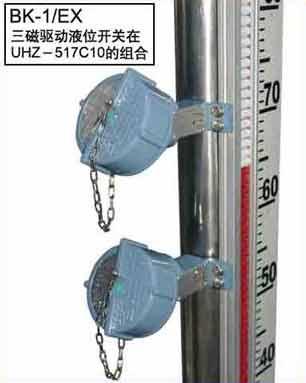

BK-1Ex三磁驱动液位开关

GH

BK-1Ex高温型四磁液位开关



控制点数(液位开关数量)



R

LB型变送器,输出信号4~20mA 两线制

R1

LB型变送器,HART通讯,输出信号4~20mA 两线制

R2

AT200磁致伸缩液位变送器,输出两线制4~20mA

R3

AT201磁致伸缩液位变送器,输出三线制4~20mA

R4

AT202高温型磁致伸缩液位变送器,两线4~20mA

R5

AT203高温型磁致伸缩液位变送器,输出三线制4~20mA



D

隔爆型 ExdBT4~T6 ExdCT4~T6

E

本安型 ExibCT4~T6

EF

本安型带安全隔离栅

W

加宽型磁翻柱面板



J1

活动式加热夹套

J2

套管型加热夹套

J3

盘管型伴热装置

J4

深度真空绝热保温夹套

J5

深度真空绝热保温夹套&复合式加热夹套

J6

自限温电热带伴热装置



□□□□

安装高度mm(侧-侧安装无此项)



□□□□

测量范围(M



□□□□

介质密度kg/m3



□□□

标称压力 Mpa/LB



UHZ-517C10

L

G

2

R

D

J1

1500

1200

810

20

选型举例

UHZ-517C10型磁翻柱液位计;底部配排污阀;配两只BK-1/Ex三磁驱动开关;配隔爆型LB变送器;配活动式加热夹套;安装高度1500mm;测量范围1200mm;介质密度810kg/m3;标称压力为20Mpa/LB
