磁性翻柱液位计

◆ 型 号:UHZ-517C12A
◆ 参 数:UHZ-517C12A、高温中压型、≤450℃、≤300LB、BK-1/Ex三磁开关、可捆绑磁致伸缩液位变送器

产品详细说明书查看

产品概述

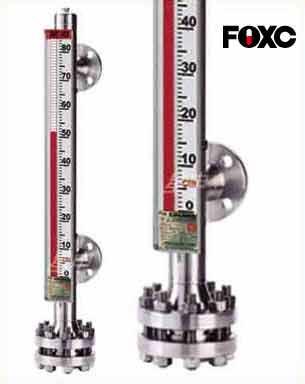

        UHZ-517C12A高温C12A高温300LBS磁性翻柱液位计适合高温高压容器内液体介质的液位测量。除现场指示,还可配远传变送器、报警(控制)开关,指示功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。

结构原理

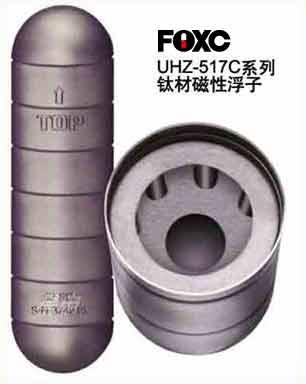

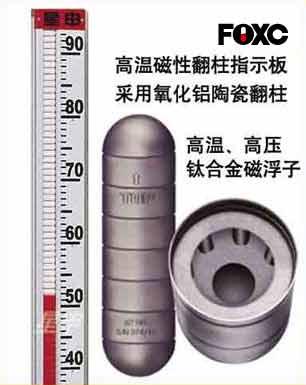

        液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降(见图一)。浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°;当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。精密的红白磁性翻柱,普通型(常温)采用塑料树脂;高温型采用精密氧化铝陶瓷烧结工艺,铠入高温永久磁钢耐温可达520℃。

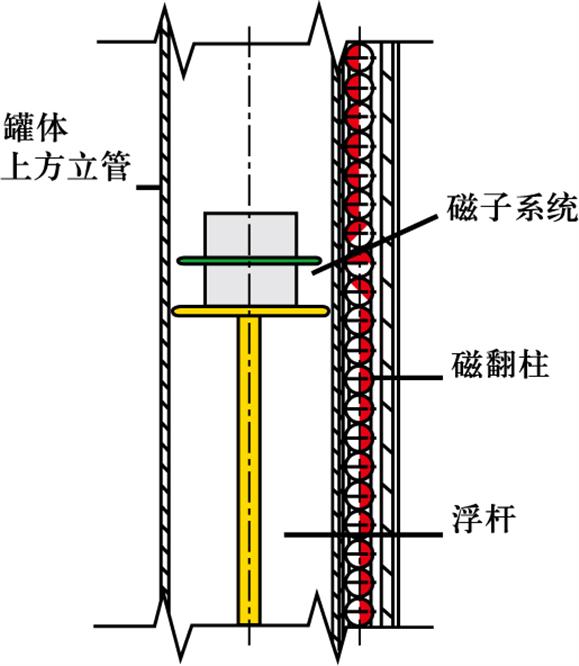

        UHZ-517T系列顶装式磁翻柱液位计是一个立管通过过程连接安装在罐的顶部,与浮子及其连杆相连,磁子系统中的永磁体的磁场将下面罐体的液位变换到罐体之上,磁耦合传递到顶上主管外的磁性翻柱指示器单元、远传变送器和开关等。

产品选

UHZ-517□□□

磁翻柱液位计



O

盲板法兰,不配排污阀

L

液位计底部配排污阀



G

BK-1Ex三磁驱动液位开关

GH

BK-1Ex高温型四磁液位开关



控制点数(液位开关数量)



R

LB型变送器,输出信号4~20mA 两线制

R1

LB型变送器,HART通讯,输出信号4~20mA 两线制

R2

AT200磁致伸缩液位变送器,输出两线制4~20mA

R3

AT201磁致伸缩液位变送器,输出三线制4~20mA

R4

AT202高温型磁致伸缩液位变送器,两线4~20mA

R5

AT203高温型磁致伸缩液位变送器,输出三线制4~20mA



D

隔爆型 ExdBT4~T6 ExdCT4~T6

E

本安型 ExibCT4~T6

EF

本安型带安全隔离栅

W

加宽型磁翻柱面板



J1

活动式加热夹套

J2

套管型加热夹套

J3

盘管型伴热装置

J4

深度真空绝热保温夹套

J5

深度真空绝热保温夹套&复合式加热夹套

J6

自限温电热带伴热装置



□□□□

安装高度mm(侧-侧安装无此项)



□□□□

测量范围(M



□□□□

介质密度kg/m3



□□□

标称压力 Mpa/LB



UHZ-517C10

L

G

2

R

D

J1

1500

1200

810

20

选型举例

UHZ-517C10型磁翻柱液位计;底部配排污阀;配两只BK-1/Ex三磁驱动开关;配隔爆型LB变送器;配活动式加热夹套;安装高度1500mm;测量范围1200mm;介质密度810kg/m3;标称压力为20Mpa/LB
