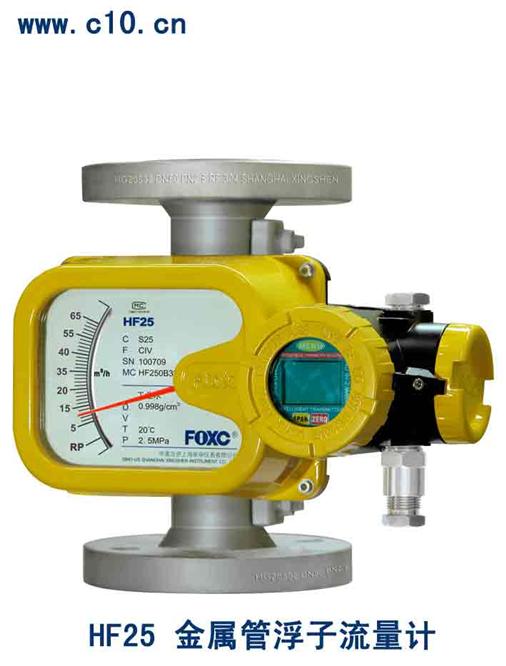

金属管浮子流量计

◆ 型 号:HF250D
◆ 参 数:隔爆型&二线4~20mA HART、型号示例:HF250D3B3DZ、准确度:1.5%FS、压力等级:150~1500LB、防爆标志:Ex d IICT2~T6

产品详细说明书查看

产品概述

    HF25系列金属管浮子流量计可测量液体、气体和水蒸汽,具有坚固、安全、耐用等特点。其耐高温、高压等性能尤其适用于测量腐蚀性、混浊的液体。HF25不仅能提高最高的测量精度,还能提高最高的安全性、稳定性。独特的外形设计更具有美的感受,同时又有高的隔爆性能;HF25采用了磁测传感器及芯片处理技术,并可实现LED瞬时流量数字显示和累积流量显示,并可输出二线制4~20mA标准信号,兼容HART通信协议。还具有高精度的指针指示和设定点报警开关输出。

结构原理




产品选型

HF25

系列

金属管浮子流量计

注册型号



0

标准垂直安装型

基本类型

1

标准垂直安装 附伴热夹套

2

垂直安装 3A卫生标准型

3

水平安装型

4

其它特殊安装型



N

指针指示

功能组合

A

指针指示,普通型智能变送器,二线制420mA输出,带HART通讯

E

指针指示,本安型智能变送器,二线制420mA输出,带HART通讯

D

指针指示,隔爆型智能变送器,二线制420mA输出,带HART通讯

K

指针指示,报警开关信号输出(高位或低位一组)

KK

指针指示,报警开关信号输出(高位和低位二组)

KI

指针指示,本安型报警开关信号输出(高位或低位一组)

KKI

指针指示,本安型报警开关信号输出(高位和低位二组)

AK

指针指示,报警开关信号输出(高位或低位一组),普通型智能变送器,二线制420mA输出,带HART通讯

AKK

指针指示,报警开关信号输出(高位和低位二组),普通型智能变送器,二线制420mA输出,带HART通讯

EK

指针指示,本安型报警开关信号输出(高位或低位一组),本安型智能变送器,二线制420mA输出,带HART通讯

EKK

指针指示,本安型报警开关信号输出(高位和低位二组),本安型智能变送器,二线制420mA输出,带HART通讯

P

气动信号输出0.02-0.1Mpa



1

DN15

5

DN100

公称通径

2

DN25

6

DN150

3

DN50

7

其他口径

4

DN80







A

304SS

I

inconel600

材质

B

316SS/316L

H

哈氏合金C

C

PTFE

M

蒙乃尔400合金

D

321

Zr

锆材

P

PP

Ti

钛材

Al

铝材

O

其他特殊材料



1

PN 1.6Mpa





公称压力

2

PN 2.5Mpa

2A

Class 150LB ANSI

3

PN 4.0Mpa

3A

Class 300LB ANSI

4

PN 6.3Mpa

4A

Class 600LB ANSI

5

PN 10.0Mpa





6

PN 16.0Mpa

6A

Class 900LB ANSI

7

PN 32.0Mpa

7A

Class 1500LB ANSI

8

PN 40.0Mpa

8A

Class 2500LB ANSI



D

 -40200

介质温度

G

 -40450



Z

阻尼型

选项

W

无阻尼型





   ↓

  HF25

  系列

0

N

3

B

2

D

W



选型举例

HF25系列标准垂直安装型金属管浮子流量计,指针指示、口径DN50、材料316SSPN2.5MPa、介质温度150、无阻尼
