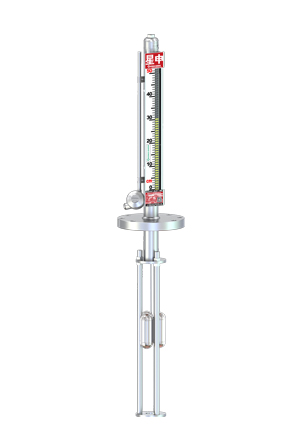

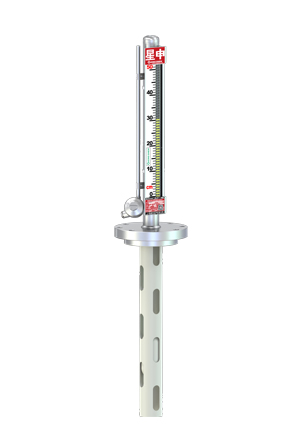

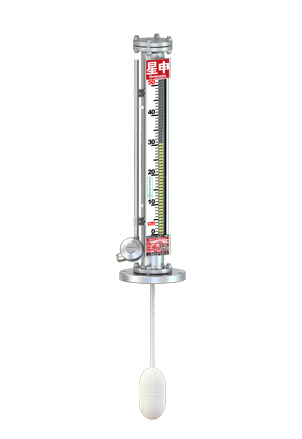

顶装式-磁性液位计

顶装式磁性液位计是一种全钢性结构的现场指示仪表，它主要由主导管、液位指示器、浮球及连杆机构等部件组成。该液位计是根据阿基米德定律及磁性耦合的原理设计和制造的。容器内的浮球随被测容器中的液位升降，推动连杆沿液位计上下移动，连杆另一端的磁钢通过磁耦合驱动指示器内的翻板翻转180°。当液位上升时，翻板由灰色转为黄色，当液位下降时，翻板由黄色转为黑色，指示器的黄、黑界位处为容器内介质液位的实际高度，从而实现液位的指示和控制。
