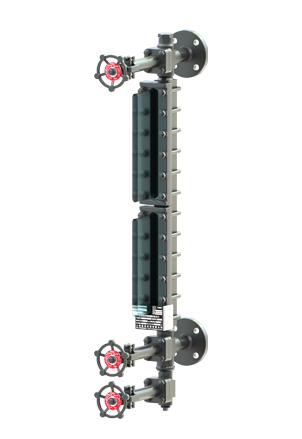

UB系列反射式低温防霜型玻璃板液位计

UB系列玻璃板液位计是利用光线的折射或反射原理，直接用来指示工业容器内介质液位高低的一次显示仪表，它具有结构简单、维修方便、安全可靠等特点，并带有阀门自锁保护装置，广泛适用于石油、化工、热电等行业中的高压、中压、低压或敞口容器内的液位测量。

产品特点

UB系列玻璃板液位计是利用光线在不同介质中的折射或反射角度不同的原理来工作的，并可以借助滤色片，使这种特性呈某种颜色，从而实现外观液相呈绿色（或本色），气相呈红色（或本色），即双色（或单色）显示，气液界面清晰可观。

法兰标准：HG/T 20592、HG/T 20615，或用户指定

安装中心距：L=500,800,1100,1400,1700（或用户指定）

公称压力：PN≤16MPa

设计温度：－196°C ～450℃

示值最大允许误差： ±10mm

蒸汽伴热压力：≤1.6MPa

伴热接口尺寸：标配：G1/2”（M），或用户指定

排污阀出口连接尺寸：球阀：G3/4” （M）＋管帽，闸阀：NPT1/2（F）或用户指定

阀门自锁压力：≥0.3MPa

※ 本公司可根据用户的特殊参数和要求进行特殊设计
